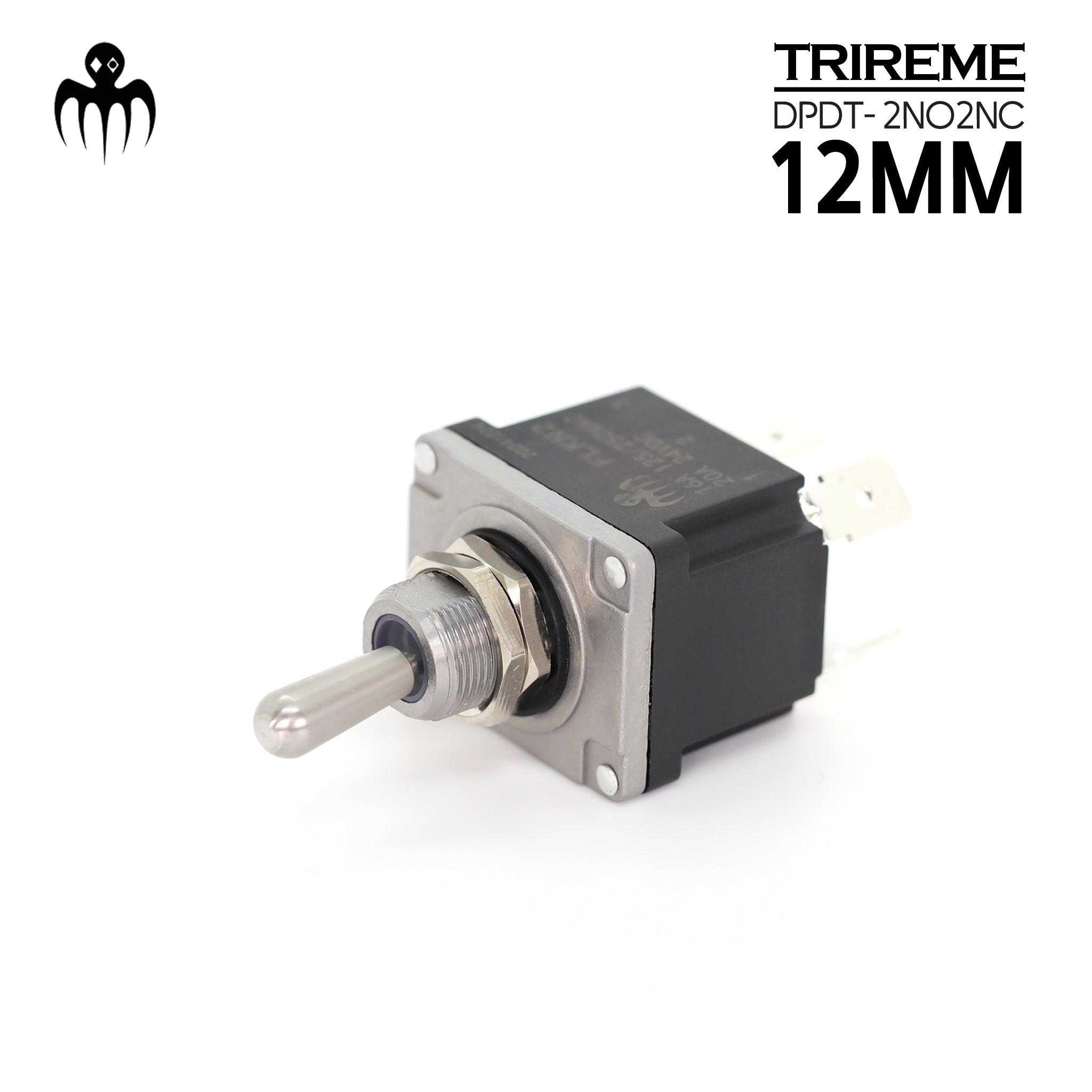

Interrupteur à tige 12/24V – 20A – Cosses 6,3 mm – Étanche IP67 - Bipolaire

Interrupteur à bascule bipolaire IP67 pour applications marines – Cosses 6,3mm | TRIREME

Ce commutateur bipolaire est conçu pour une isolation complète du circuit, idéal pour les bateaux à coque métallique (aluminium & acier) où la prévention de la corrosion galvanique est essentielle. Équipé de cosses 6,3 mm, il garantit une installation rapide et sécurisée tout en maintenant une connexion électrique fiable dans les environnements exigeants.

La tige en inox 316 offre une résistance maximale à la corrosion, indispensable dans des conditions marines et industrielles sévères, tandis que le corps en alliage de zinc renforce la durabilité mécanique pour une performance longue durée.

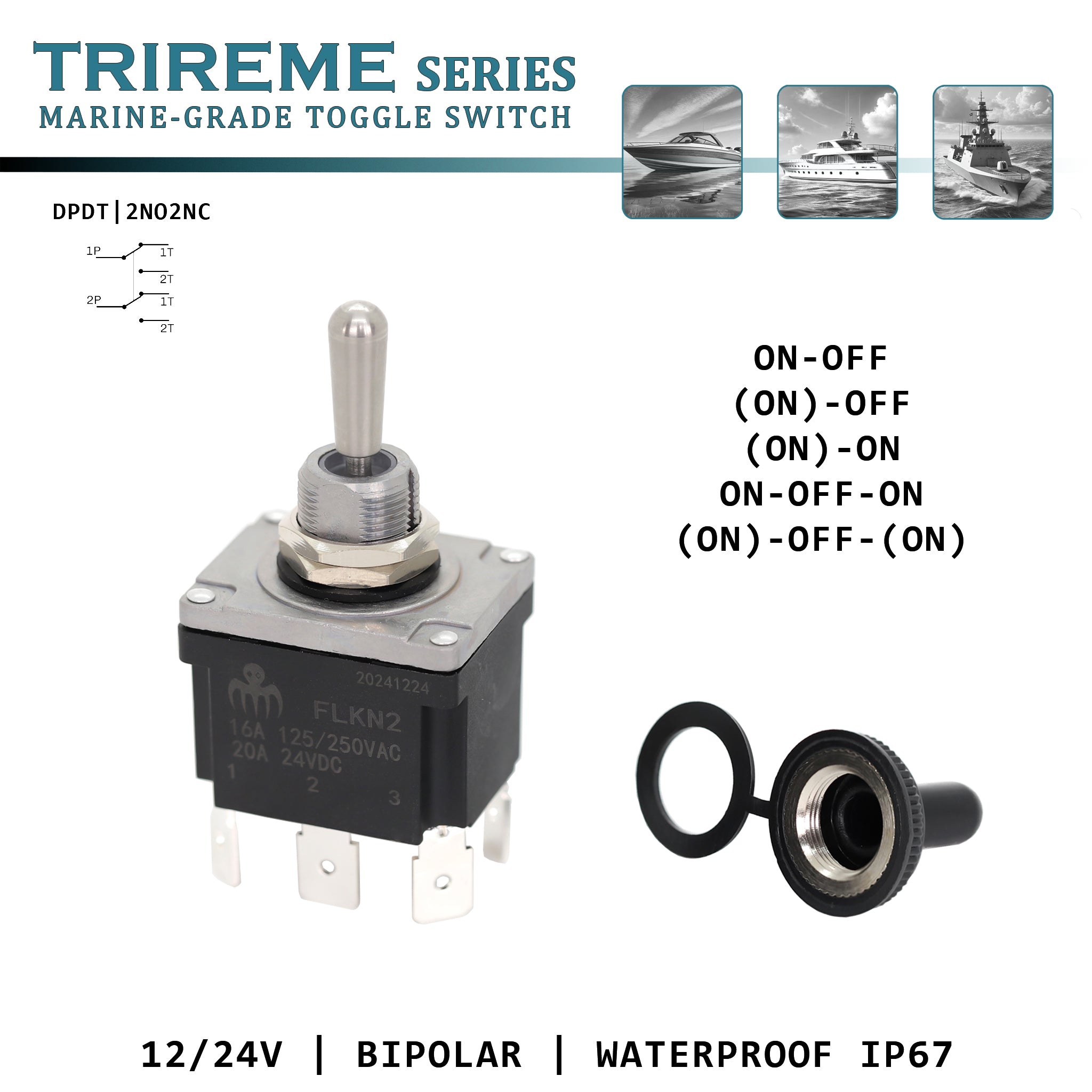

Configuration bipolaire – 2NO2NC (2 Normalement Ouverts, 2 Normalement Fermés)

Cet interrupteur bipolaire DPDT isole à la fois les circuits positifs et négatifs, empêchant les courants vagabonds qui peuvent provoquer électrolyse et corrosion galvanique, notamment sur les coques en aluminium ou en acier. La configuration 2NO2NC permet des options de commutation flexibles, adaptées aux applications marines, automobiles et industrielles nécessitant une commande précise et une isolation complète des circuits.

Haute intensité pour applications marines et industrielles

✔️ 24V DC – 20A
✔️ 12V DC – 40A

Conçu pour les systèmes haute puissance, cet interrupteur peut gérer des charges importantes sur des réseaux 12V ou 24V, en faisant un choix fiable pour la gestion de batteries, l’éclairage, les pompes ou les équipements à forte consommation.

Selon que vous utilisez une configuration 4 fils ou 6 fils, le schéma de câblage diffèrera légèrement.

💡 Idéal pour :
✔️ Bateaux en aluminium & acier – Évite les fuites électriques et la corrosion.
✔️ Circuits de quai & courant alternatif – Permet la coupure sécurisée des deux pôles.
✔️ Tableaux électriques marins – Fiable même en environnement humide et salin.
✔️ Commande de batteries et d’éclairage – Permet l’isolation indépendante des circuits.
✔️ Systèmes 12V/24V intensifs – Supporte des courants élevés pour des usages exigeants.

Ce commutateur marin robuste offre une protection supérieure, une isolation complète et une grande durabilité, en faisant un composant essentiel pour tout système électrique marin avancé. ⚓🔧

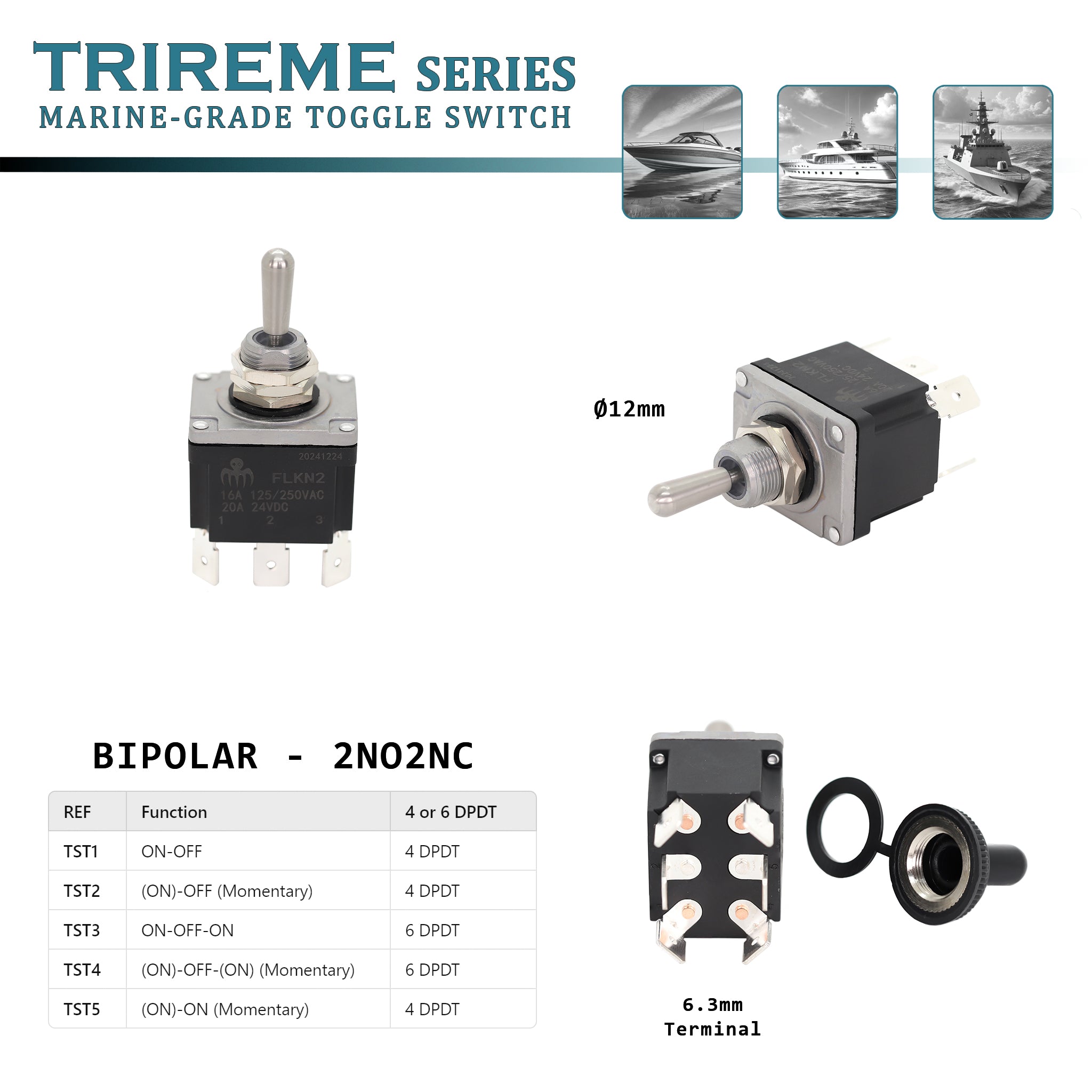

Configurations disponibles :

Réf	Fonction	Schéma	Description	Utilisation	Exemples en bateau

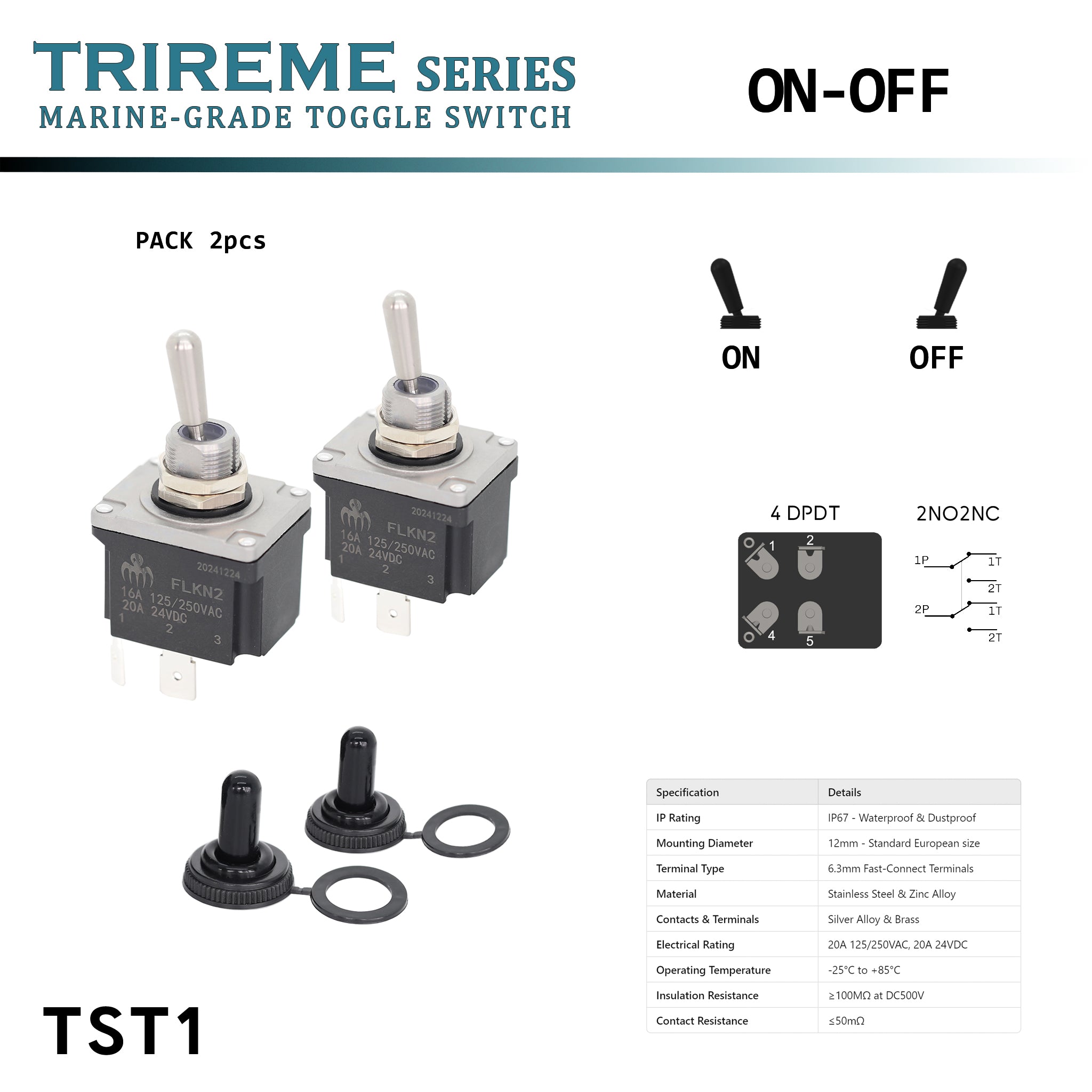

TST1	On/Off		Fonction on/off standard à deux positions.	Commandes générales.	Éclairage cockpit, alimentation auxiliaire.

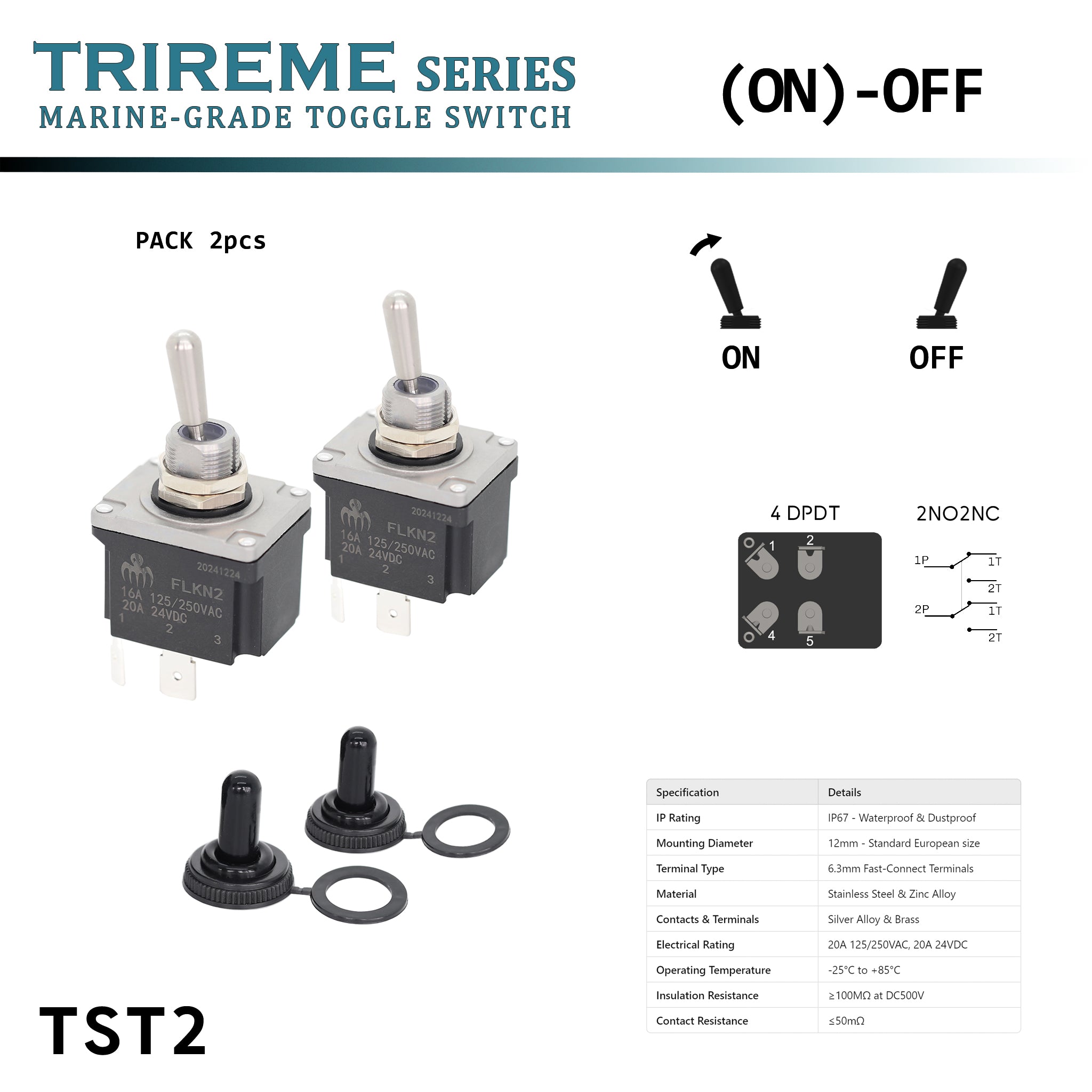

TST2	(On)/Off momentané		Position On momentané avec retour automatique.	Activation temporaire.	Avertisseurs sonores, démarreurs.

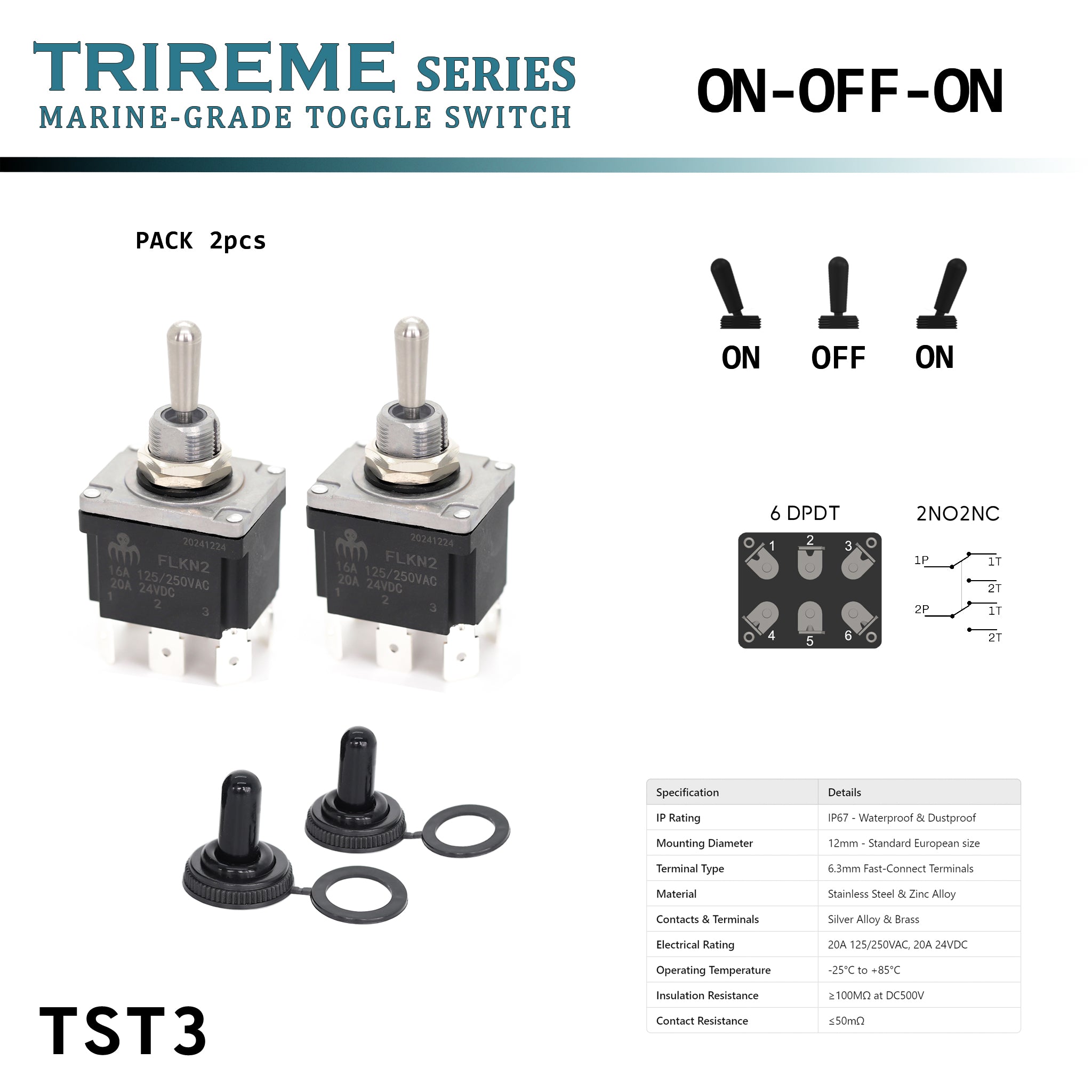

TST3	On/Off/On		Trois positions avec état Off au centre.	Commutation entre deux modes ou circuits.	Pompes à deux vitesses, eau haute/basse pression.

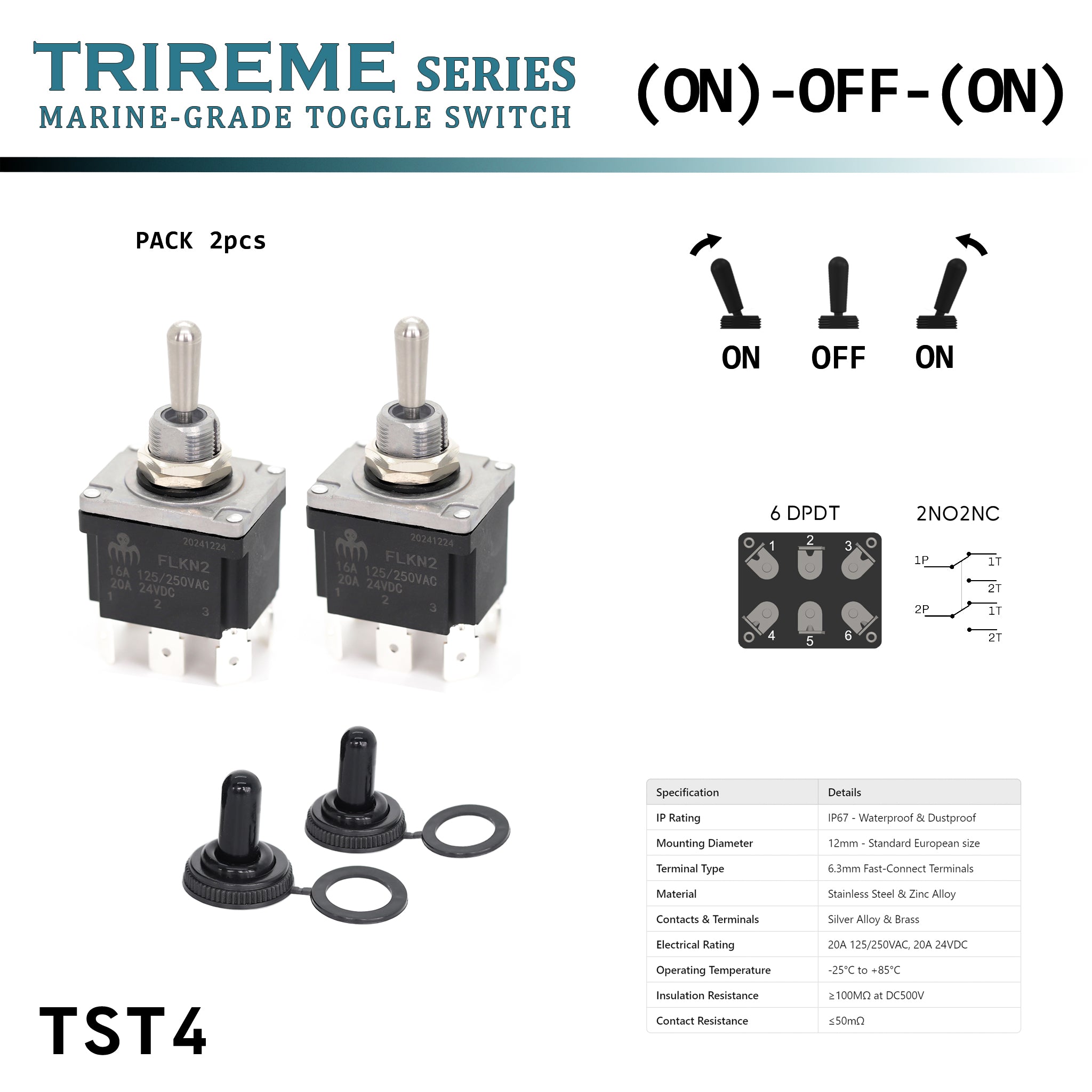

TST4	(On)/Off/(On) momentané		Activation momentanée dans deux directions avec retour automatique.	Contrôle temporaire bidirectionnel.	Propulseurs d’étrave, flaps.

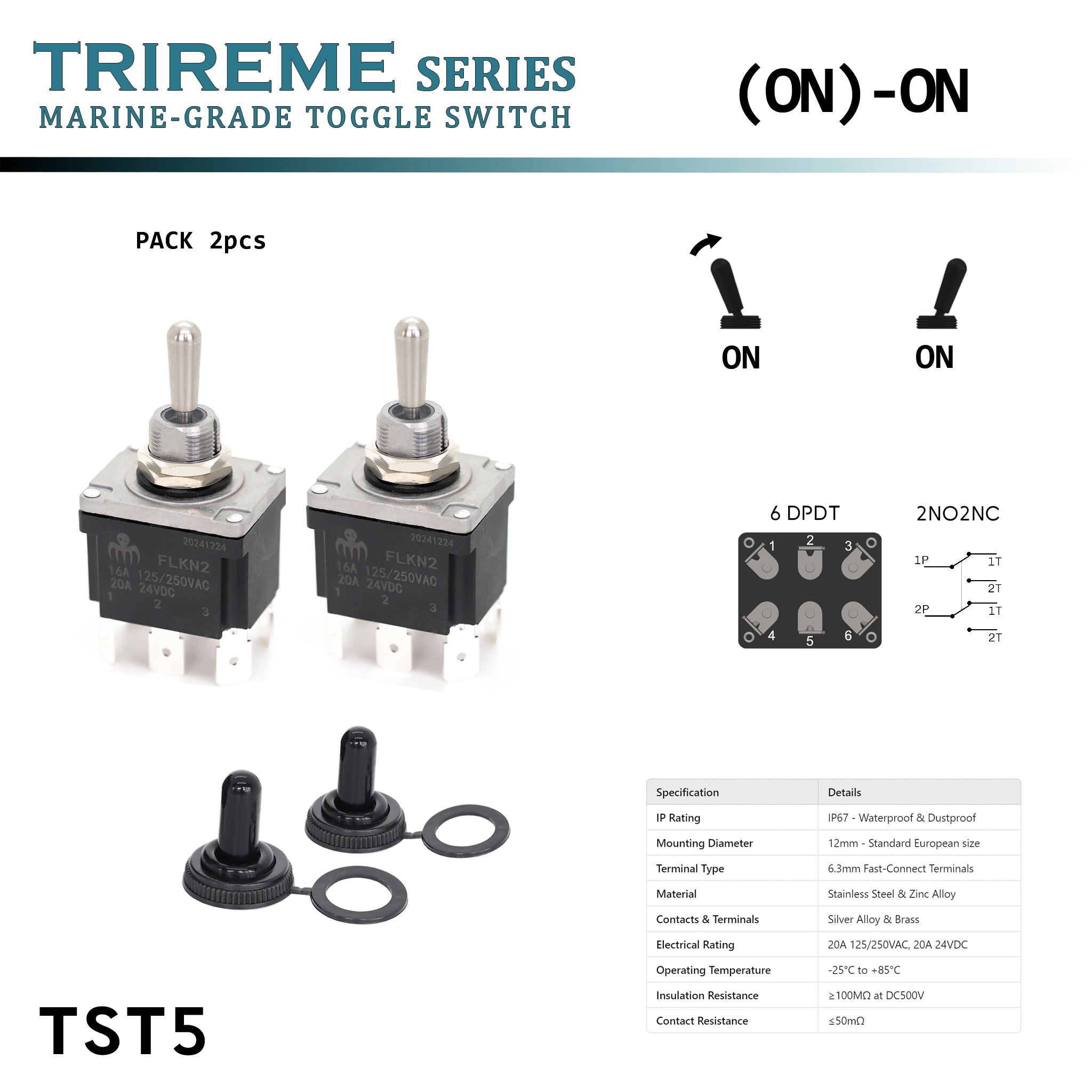

TST5	On/(On)		Maintien en On avec activation momentanée supplémentaire dans une direction.	Commande continue avec fonction override.	Pompes de cale, dérogations d’urgence.

Caractéristiques techniques :

• Levier en INOX316 – Résistance maximale à la corrosion marine.
• Corps en alliage de zinc – Robuste et mécaniquement stable.
• Étanchéité IP67 en façade – Protégé contre l’eau et la poussière.
• Perçage Ø12 mm – Taille standard pour remplacement facile.
• Cosses 6,3 mm – Connexion simple et rapide.
• Fonctions de commutation multiples – Maintenu ou momentané au choix.
• Durée de vie : 100 000+ cycles – Fiabilité éprouvée.

Applications :

• Tableaux électriques marins
• Véhicules automobiles & tout-terrain
• Systèmes industriels à courant continu
• Commande de batterie et d’éclairage

🔧 Besoin d’un modèle pré-câblé ? Découvrez notre version filaire.

Pour en savoir plus sur les fonctions et symboles d’interrupteurs, consultez notre blog : Comment choisir le bon interrupteur pour votre bateau ?
