LED Bicolore – Interrupteur à tige 12/24V – 20A – Fils 16AWG – Étanche IP67

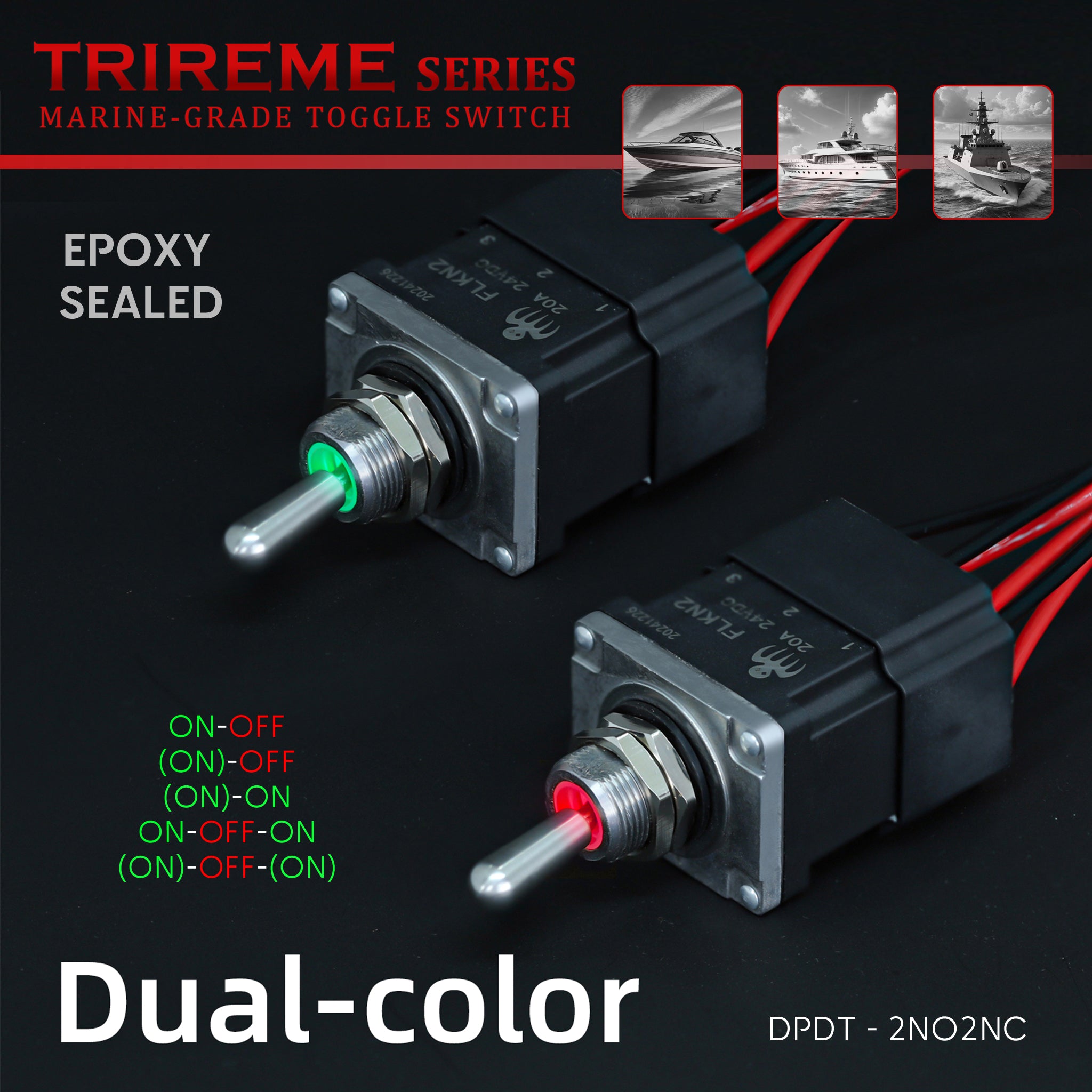

Interrupteur à tige avec indicateur LED bicolore et  fils noyés dans l'époxy de 200mm – Étanche IP67

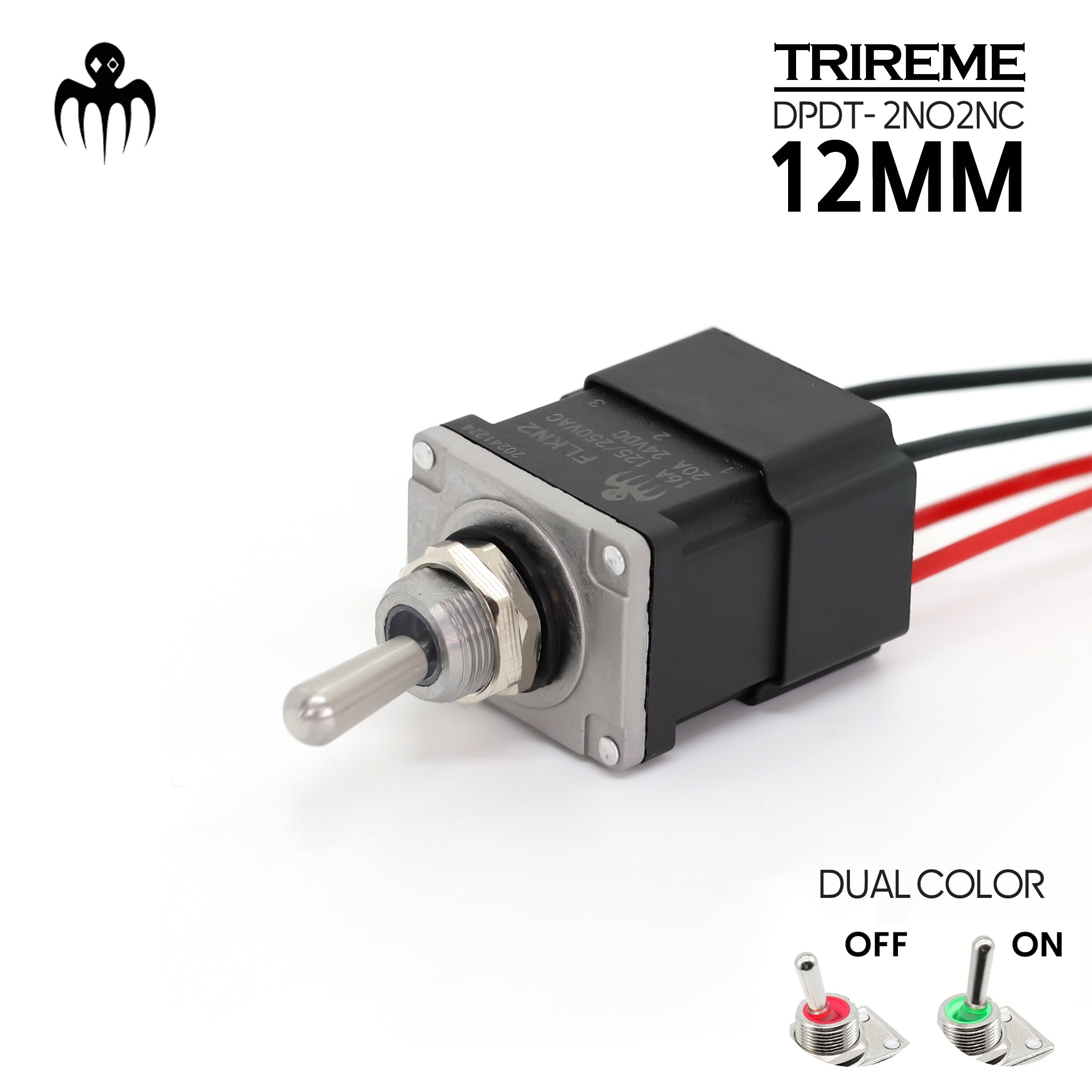

Cet interrupteur à tige 12mm est équipé de câbles de 200mm pour une installation facile. Le levier en acier inoxydable (INOX316) est conçu pour une résistance maximale à la corrosion dans les environnements marins et difficiles, tandis que le boîtier en alliage zinc garantit une excellente durabilité mécanique. Les câbles sont noyés avec de l’époxy pour une protection renforcée contre l’humidité et la poussière.

Configuration des Contacts – 2NO2NC

La configuration 2NO2NC (2 Normalement Ouverts, 2 Normalement Fermés) permet un contrôle flexible et polyvalent pour divers systèmes électriques. Avec ses LED rouge (OFF) et verte (ON), cet interrupteur offre un retour visuel immédiat, permettant une prise de décision instantanée lors des manœuvres. Équipé de la technologie Quick-Flick et d’un rétroéclairage, il assure un basculement ultra-précis, idéal pour les applications marines, automobiles et industrielles.

Caractéristiques :

✅ Indicateur LED bicolore (Vert ON / Rouge OFF)
✅ Puissance nominale : 12V DC, 20A – Idéal pour les applications marines et automobiles
✅ Conçu pour les conditions difficiles – Étanche IP67 & résistant à la corrosion

Ce commutateur DPDT bicolore possède quatre ou six fils, disposés comme suit :

• Borne 2 : Entrée positive (+12-24V)
• Borne 5 : Entrée négative (GND)
• Bornes 1 et 4 : Sortie 1
• Bornes 3 et 6 : Sortie 2

Selon que vous utilisez une configuration 4 fils ou 6 fils, la méthode de câblage variera légèrement.

⚠️ Avertissement :

Il est obligatoire de respecter la polarité et la tension en 12V.  Le non-respect risque d'entraîner la destruction de la LED rouge.

Configurations des Interrupteurs : Options Multipostions

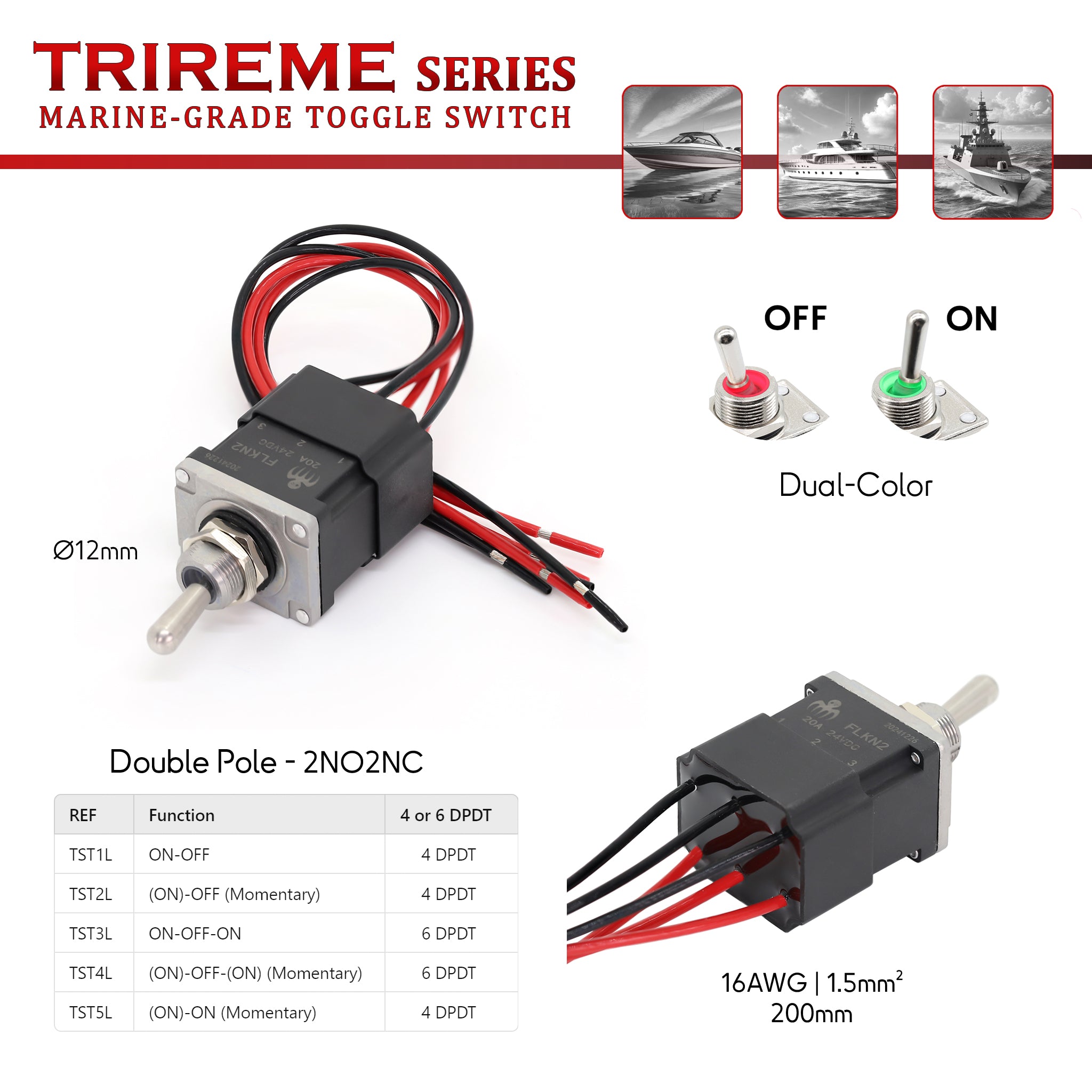

Réf	Fonction	Schéma	Description	Applications	Exemples en Navigation

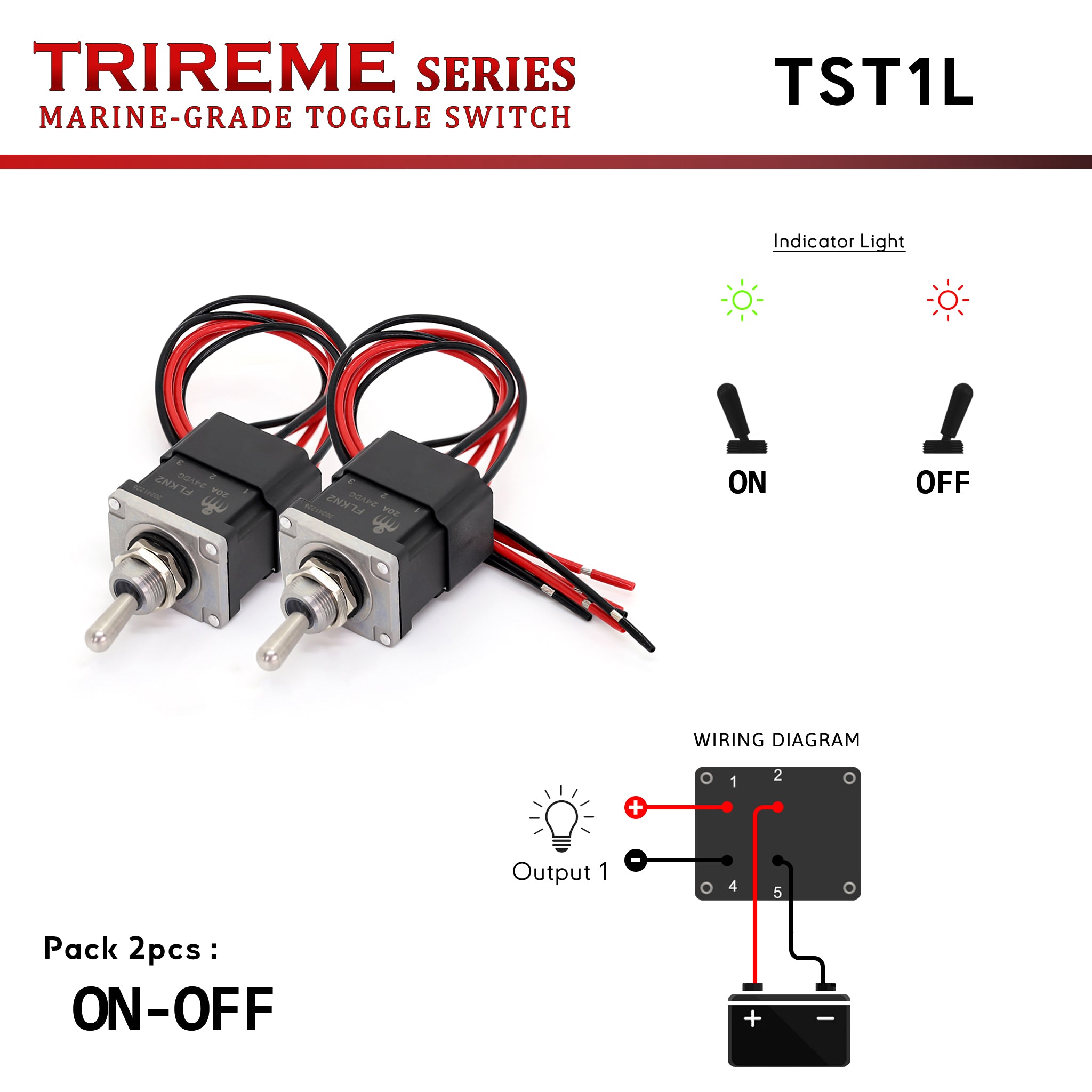

TST1	On/Off		Commutation simple marche/arrêt.	Commande générale.	Éclairage cockpit, alimentation auxiliaire.

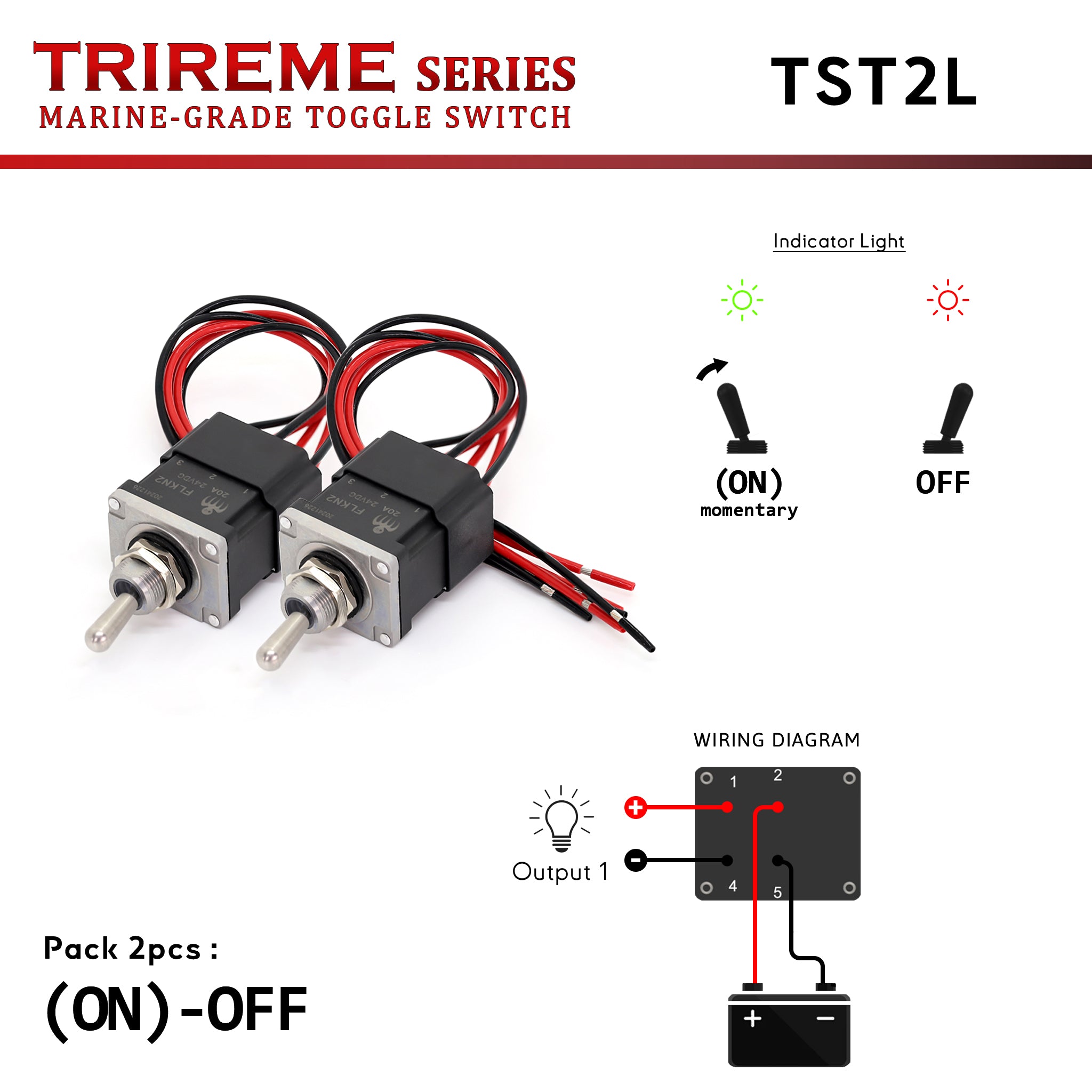

TST2	(On)/Off momentané		Activation momentanée avec retour automatique.	Usage temporaire.	Avertisseurs sonores, démarreurs.

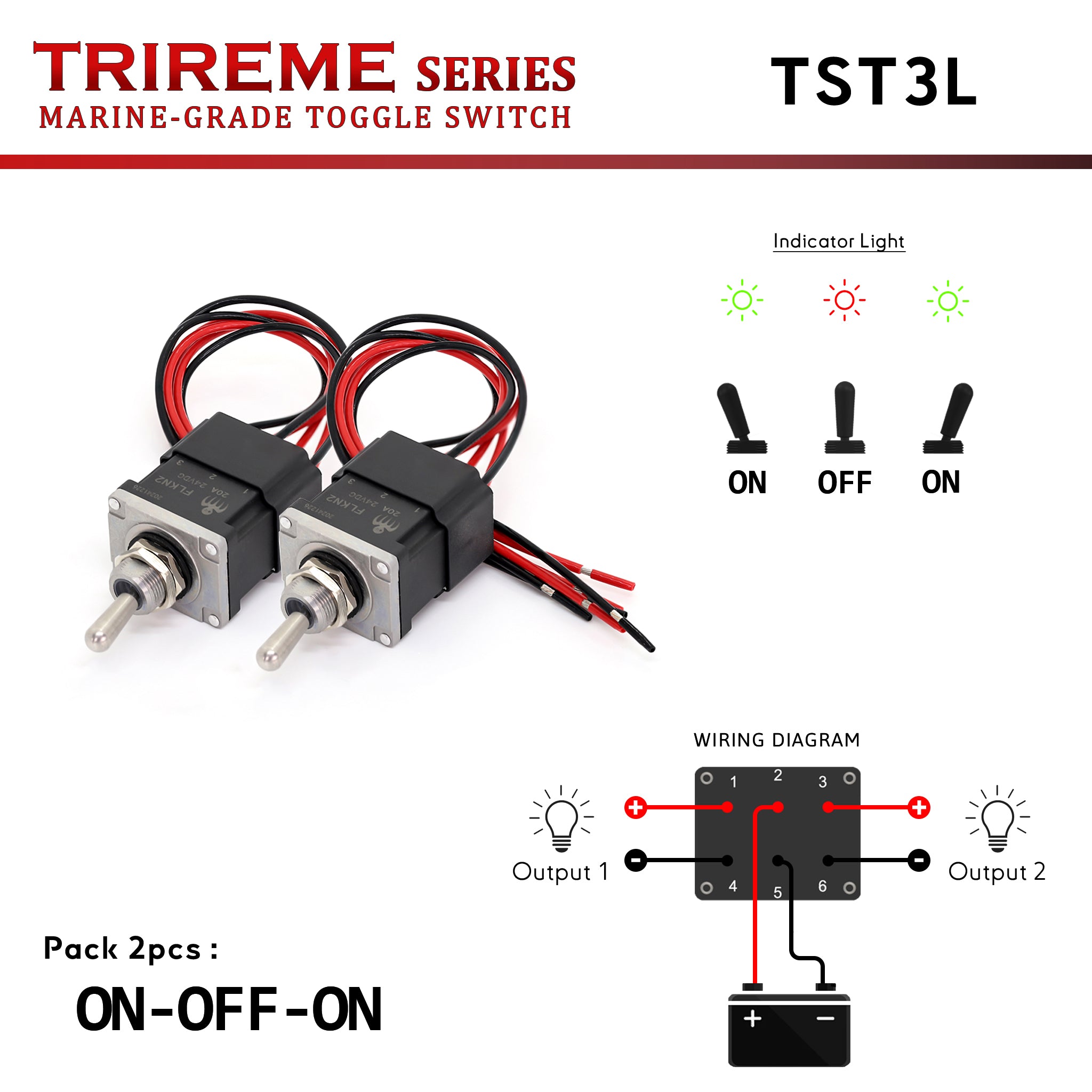

TST3	On/Off/On		Interrupteur trois positions avec un arrêt central.	Commutation entre deux circuits.	Pompes à eau basse/haute pression.

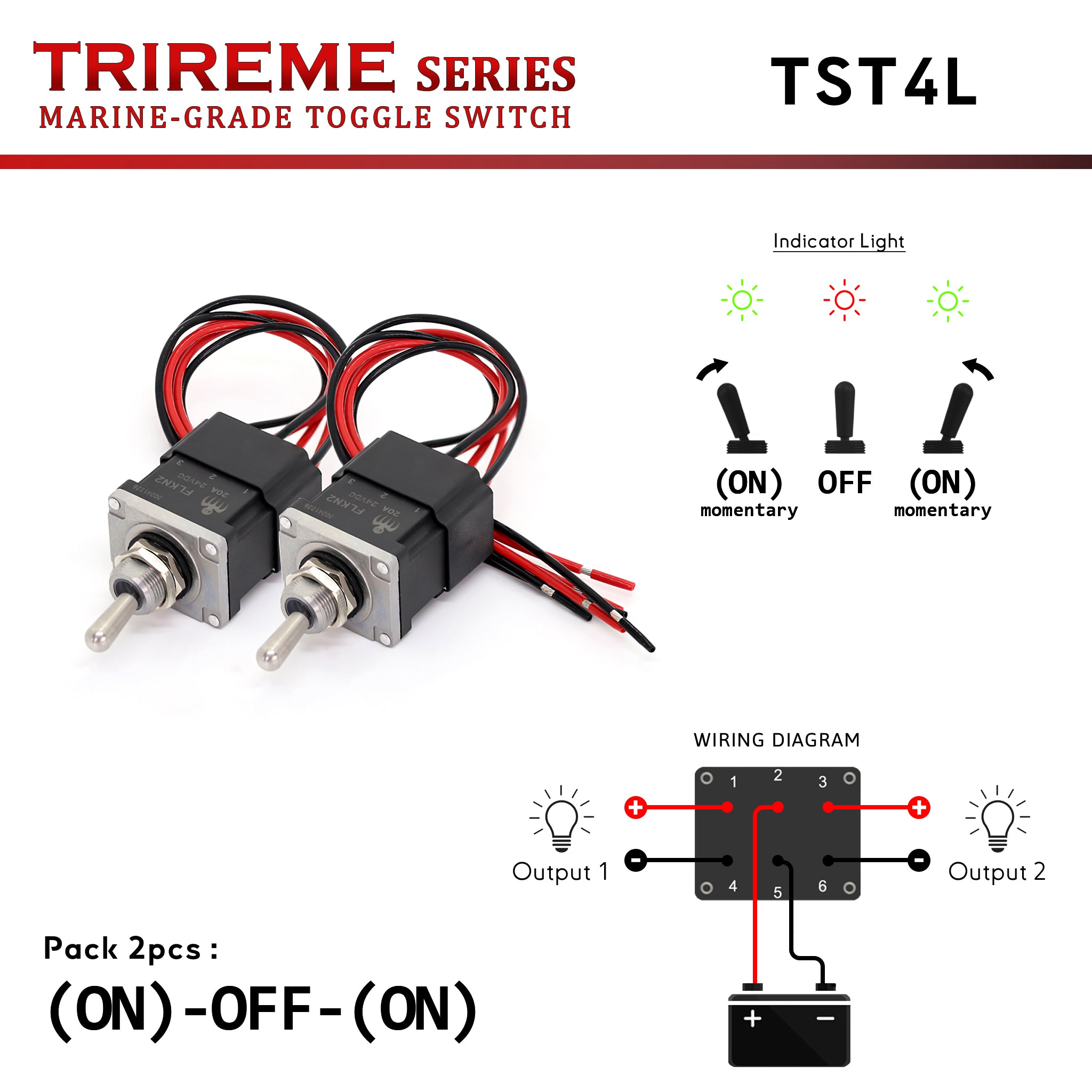

TST4	(On)/Off/(On) momentané		Activation momentanée dans les deux directions avec retour auto.	Contrôle précis temporaire.	Propulseurs d'étrave, flaps.
TST5	On/(On)		Mode marche permanente avec activation momentanée.	Activation brève complémentaire.	Pompes de cale, commandes d’urgence, changement de mode flash (gyrophare)

Comportement Autobloquant vs. Momentané

• Autobloquant (Maintenu) : L'interrupteur reste dans sa nouvelle position jusqu'à ce qu'il soit basculé à nouveau. Une fois enclenché, il maintient le circuit ouvert ou fermé.
• Momentané (À ressort) : L'interrupteur reste actif uniquement lorsqu'il est maintenu. Une fois relâché, il revient automatiquement à sa position d'origine (OFF ou neutre).

Réf	Photo	Autobloquant (Garde la position) vs. Momentané (Maintenir pour activer)
TST1		On-Off (Autobloquant) : L'interrupteur reste en position ON ou OFF jusqu'à ce qu'il soit basculé manuellement.
TST2		(On)-Off (Momentané) : L'interrupteur s'active uniquement lorsqu'il est maintenu ; il revient à OFF lorsqu'il est relâché.
TST3		On-Off-On (Autobloquant) : L'interrupteur reste dans l'une des trois positions jusqu'à un changement manuel.
TST4		(On)-Off-(On) (Momentané) : Les positions ON sont momentanées ; l'interrupteur revient à OFF lorsqu'il est relâché.
TST5		(On)-On (Mixte) : Une position est autobloquante (ON), tandis que l'autre est momentanée.

Exemples :

• Les interrupteurs autobloquants sont utilisés pour des fonctions nécessitant de rester activées jusqu'à extinction manuelle, comme les feux de navigation ou les pompes de cale.
• Les interrupteurs momentanés sont utilisés pour des actions temporaires telles que l'avertisseur sonore ou l'activation des flaps, où la fonction doit s'arrêter lorsque l'interrupteur est relâché.

Spécifications :

• Levier en acier inoxydable INOX316 – Résistance maximale à la corrosion en milieu marin.
• Boîtier en alliage de zinc – Assure durabilité et stabilité mécanique.
• Étanchéité IP67 à l'avant – Totalement protégé contre l'eau, la poussière et les conditions difficiles.
• Diamètre de montage de 12mm – Taille standard pour un remplacement facile.
• Bornes Fast-Connect 6,3mm – Installation simple et sécurisée.
• Multiples fonctions de commutation – Disponible en versions autobloquantes ou momentanées.
• Durée de vie supérieure à 100 000 cycles – Fiabilité et performance à long terme.

Applications :

• Panneaux électriques marins
• Véhicules automobiles et tout-terrain
• Systèmes électriques industriels
• Commandes de batterie et d'éclairage

🔧 Besoin d'une version pré-câblée ? Découvrez notre modèle pré-câblé.

Pour en savoir plus sur le fonctionnement, le style et les usages des interrupteurs, consultez notre blog : Comment choisir le meilleur interrupteur marin pour votre bateau.
